Пин своими руками за 1000 рублей.


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 7

#1 evgtul

evgtul

    Старейшина форума

  • Пользователи
  • PipPipPipPipPipPipPipPipPipPipPip
  • 2516 сообщений
  • Имя:
    Евгений
  • ГородЩёлково Московской области

Отправлено 13 July 2016 - 19:20

Здравствуйте , уважаемые форумчане! Собственно говоря 1000 рублей - это сумма взятая  с потолка.Чуть позже поймёте о чём я говорю.

Итак,я  являюсь счастливым обладателем пин-пойнтера Гаррет, который был куплен в 2012г. за 5850 р.

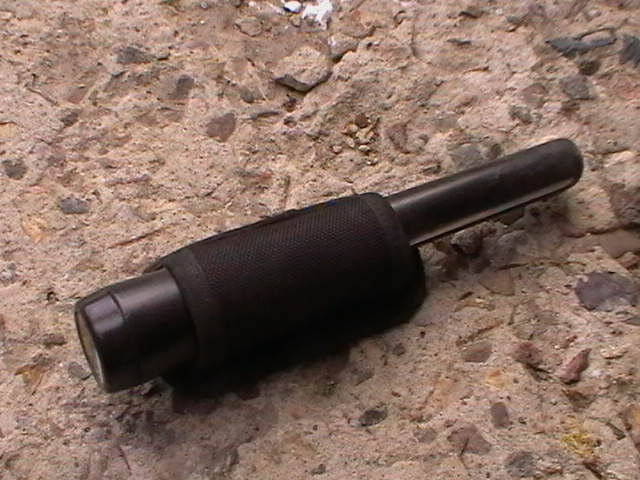

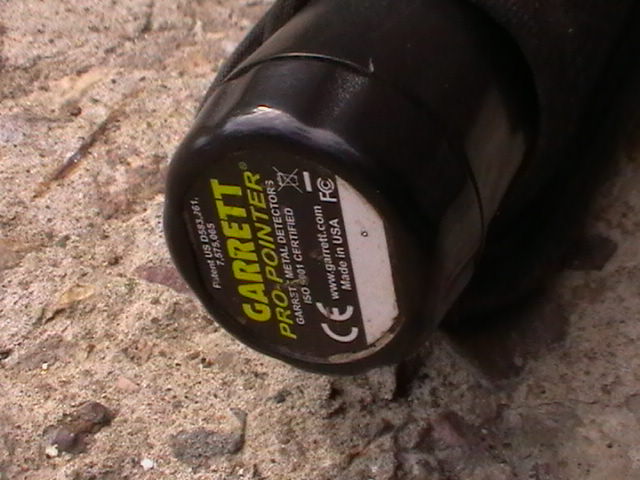

Прикрепленный файл  IMGA0446.JPG   59.08К   2 Количество загрузок:Прикрепленный файл  IMGA0447.JPG   61.55К   2 Количество загрузок:Прикрепленный файл  IMGA0448.JPG   56.79К   1 Количество загрузок:

И всё бы хорошо, но 2 года назад, прослужив верой и правдой те же 2 года, пин начал глючить. Как оказалось это "болезнь" всех пинов дядюшки Гаррета. Та смола,на которую посажена катушка, высыхает и болтаясь внутри корпуса катушка может "орать" даже на воздух. В последнее время это происходит всё чаще и чаще.

 Порыскав по разным форумам, нашёл как это лечится. Надо сварить пин в кипятке(носик на 5 см.) в течении 15-20 минут. Но ............

 Вот это НО не давало мне покоя. Сварить то я его сварю. А вдруг вместо полуживого пина я получу " мочащую палку"? Поэтому встал вопрос хотя бы временной замены. Если "сваренный" пин будет работать, то лучшего и желать не стоит. А нет - так придётся 10000 р. готовить на новый.

 Перелопатив почти весь интернет, остановил свой выбор на таком девайсе по цене 240 руб. за штуку:

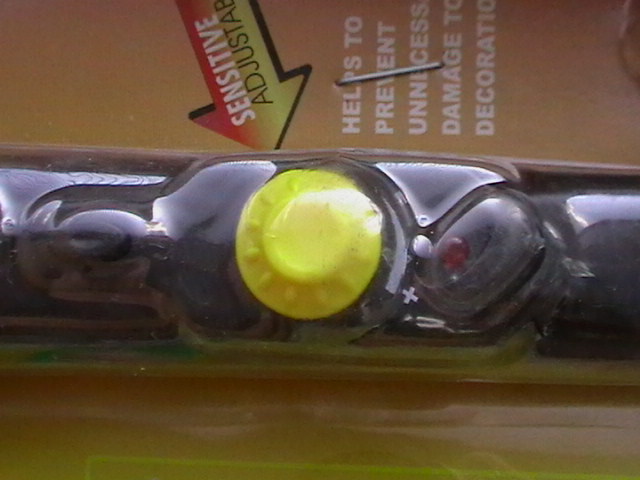

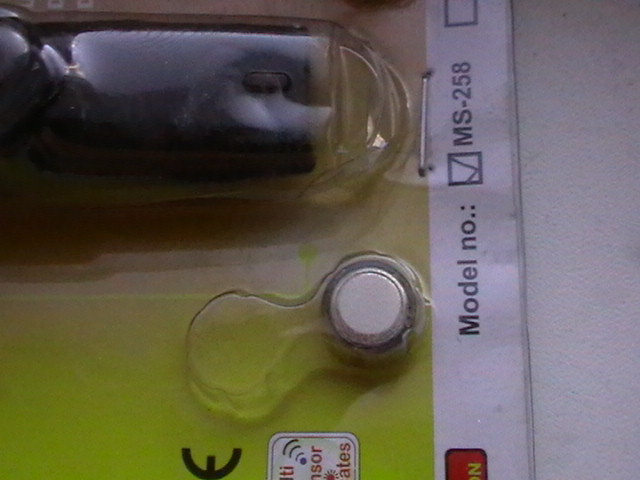

Прикрепленный файл  IMGA0454.JPG   55.6К   3 Количество загрузок:Прикрепленный файл  IMGA0449.JPG   56.82К   7 Количество загрузок:

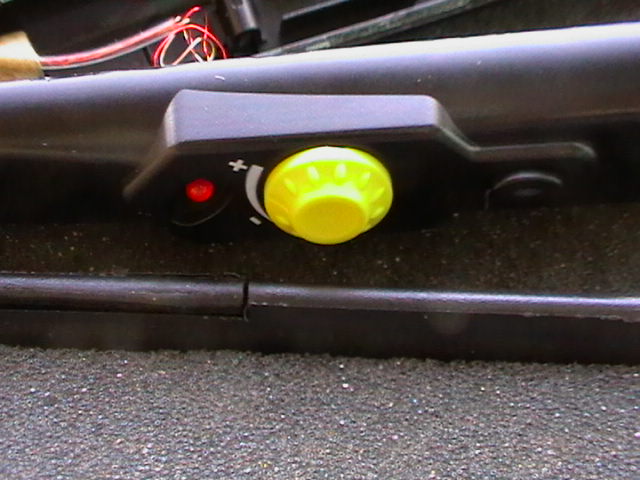

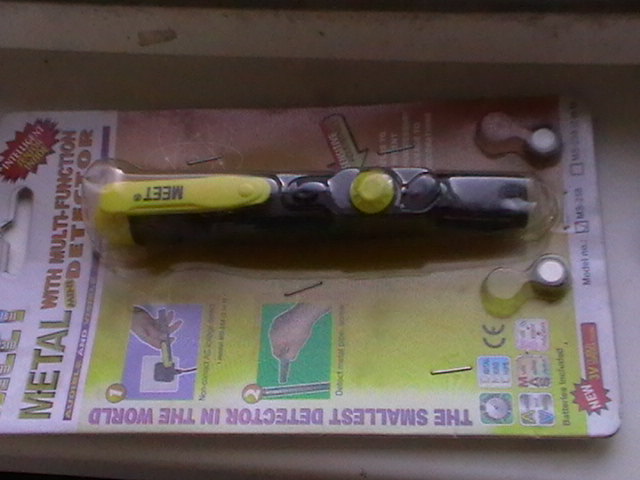

Это тестор и металлодетектор в одном флаконе: два в одном. Одна сторона работает как тестор, а другая - как МД. У него имеется: кнопка ВКЛ, , регулятор чувствительности, звуковая индикация и вдобавок светодиод.

Прикрепленный файл  IMGA0450.JPG   58.22К   0 Количество загрузок:Прикрепленный файл  IMGA0451.JPG   57.33К   1 Количество загрузок:Прикрепленный файл  IMGA0452.JPG   58.73К   0 Количество загрузок:

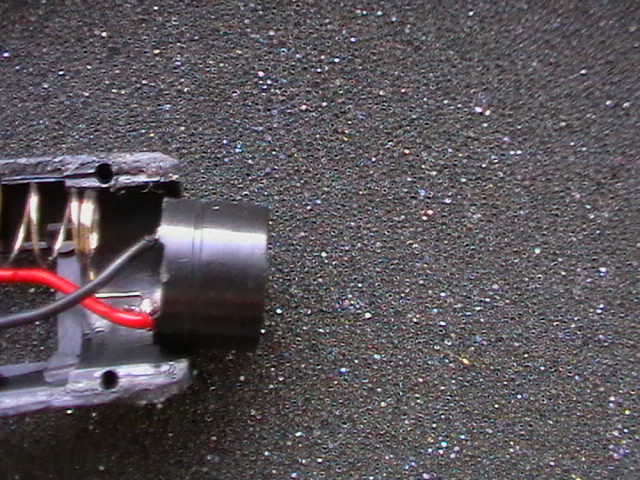

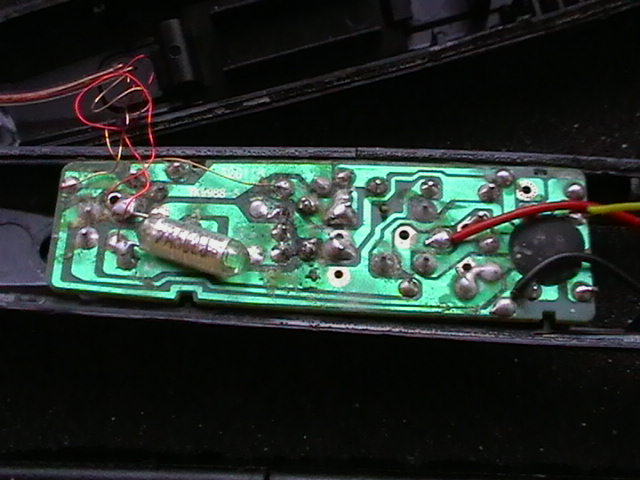

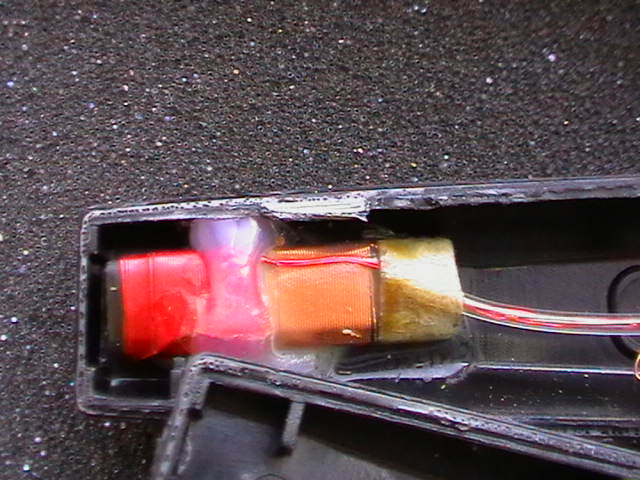

Сегодня на работе я эту штуку разбомбил. И вот что там есть:Прикрепленный файл  IMGA0455.JPG   59.6К   0 Количество загрузок:Прикрепленный файл  IMGA0456.JPG   62.56К   0 Количество загрузок:Прикрепленный файл  IMGA0457.JPG   60.44К   3 Количество загрузок:Прикрепленный файл  IMGA0458.JPG   60.67К   0 Количество загрузок:Прикрепленный файл  IMGA0459.JPG   60.33К   1 Количество загрузок:

Всё что заявлено в наличии: микросхема, светодиод, динамик, катушка усилена ферритом. Самые главные недостатки: влагонезащищённость и слабые батарейки( 2 таблетки по 1.5 В.). Поэтому принял решение сделать корпус новый. Под 2 пальчиковые батарейки и герметичный.

 Пока Вы видите начальную стадию работы. Разобрал тестор и рассчитал размеры корпуса. Думаю возникнет вопрос: почему не сделал пин, а создал тему? Отвечаю: будете видеть все стадии работы в он-лайн режиме. Может что и подскажете. Вдобавок может кого-то удержу от напрасных трат.


  • 0

#2 Николай Уфа

Николай Уфа

    Активный пользователь

  • Пользователи
  • PipPipPipPipPip
  • 278 сообщений
  • Имя:
    Николай
  • ГородУфа, Башкортостан

Отправлено 13 July 2016 - 19:43

А большие батарейки ничего там не пожгут?


  • 0

#3 evgtul

evgtul

    Старейшина форума

  • Пользователи
  • PipPipPipPipPipPipPipPipPipPipPip
  • 2516 сообщений
  • Имя:
    Евгений
  • ГородЩёлково Московской области

Отправлено 13 July 2016 - 21:14

А большие батарейки ничего там не пожгут?

Не должны. Те же 1.5 вольта но зато ёмкость больше.


  • 0

#4 Vector

Vector

    Житель

  • Пользователи
  • PipPipPipPipPipPipPipPip
  • 978 сообщений
  • ГородТула

Отправлено 13 July 2016 - 23:16

Вы хоть потестили, это чудо, на монетах-то? А то мож он и на сантиметр их не видит... Судя по плате, схемка довольно уныла. Как там со статическим режимом работы?
  • 0

Equinox 600


#5 CEKTOP 31

CEKTOP 31

    Пользователь

  • Пользователи
  • PipPipPipPip
  • 157 сообщений
  • Имя:
    Александр
  • ГородБелгород

Отправлено 13 July 2016 - 23:33

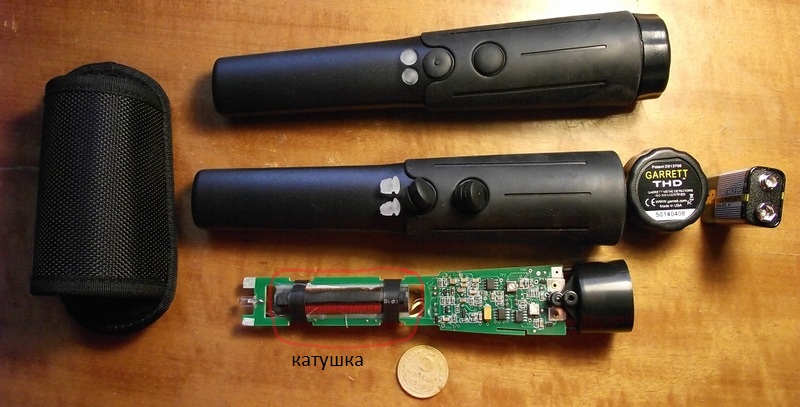

Здравствуйте. Я по специальности радиотехник, занимаюсь более 30 лет и если нужна будет помощь по приборной части, обращайтесь. Сразу совет, Будете выдирать катушку, действуйте очень осторожно, т.к судя по конструкции на ферритовом стержне две катушки, на одну сигнал с опорного генератора, с другой выход на дискриминатор и любое нарушение собьет настройку прибора, особенно взаимное расположение катушек и витков катушек. Если прилагается схема принципиальная вышлите мне скан либо в личку либо на почту, почту сообщу в личке. После ознакомления со схемой возможно улучшим работу прибора т.е увеличим чувствительность. Второй совет, т.к прибор планируется полевой и по цене можно считать одноразовый, залейте плату и катушки в новом корпусе компаудом, в качестве чего подойдет обыкновенный силиконовый герметик.
