                  Привязка карты Генштаба к OziExplorer.



Приветствую всех, кто читает данную тему. У вас есть GPS навигатор и карты ГШ( Генеральный Штаб) и вы  хотите их перенести в навигатор. Тогда я вам расскажу и покажу, как это сделать. Внимательно читаем.

Как правило, карты идут в форматах: JPEG, BMP, JPEG 2000, PNG и др. Чтобы карта отобразилась на экране навигатора, нужны форматы: GIF, TIFF. Я пользуюсь программой Adobe Photoshop. Можно воспользоваться и другим редактором.

Открываем нашу карту в Adobe Photoshop и делаем действия: «Файл-Сохранить как», в выпадающем окне выбираем место и папку, куда будем сохранять нашу карту и выбираем формат GIF или TIFF. Так же прописываем имя карты. Я обычно прописываю имя карты по названию квадрата. О-3556-4.

Прикрепленный файл  фт сохр.jpg   354.36К   2 Количество загрузок:

Прикрепленный файл  фш как гиф.jpg   351.07К   1 Количество загрузок:



Далее, на компьютере открываем программу OziExplorer и производим основную настройку программы. Теперь внимание:

1.Страна или регион - Северо-восток (NE)- обязательно!

2.Отображение координат - Градусы, минуты, секунды

3.Альтернативная сетка - User Grid - обязательно!

4.Использовать User Grid -обязательно!

3 и 4 пункты обязательны для того, чтобы на карте ГШ правильно отображалась километровая сетка.

Прикрепленный файл  настр конфиг.jpg   115.32К   3 Количество загрузок:

Далее загружаем в программу нашу карту от туда где вы её сохранили.

Прикрепленный файл  ози загр и калиб.jpg   106.29К   3 Количество загрузок:



Теперь после того, как карта загружена производим установки.

Устанавливаем Датум карты- Pulkovo 1942 (1) или Pulkovo 1942 (2)

В выпадающем меню Проекция карты выбираем пункт Transverse Mercator

Включаем Настройка проекции и заполняем следующие поля:

  Множитель масштаба - 1,0

  Восточное смещение - 500000,0

Прикрепленный файл  настр проэк 2.jpg   129.09К   5 Количество загрузок:



Все нули программа пропишет сама. Выставляем центральный меридиан, высчитывается он так: О35(номер карты) берём от номера карта 35-30=5х6=30-3=27. Вот мы и получили центральный меридиан-27. Нажимаем кнопочку  Закрыть.

Теперь будем устанавливать точки привязок. Щёлкаем по Точка 1,а затем мышкой на угол карты. Прописываем в графах Широта и Долгота соответствующие Точке 1. Выполняем эти действия для всех остальных точек. И не забудьте про Точка 5, она находится в середине карты.

Прикрепленный файл  ус уг точек.jpg   148.78К   1 Количество загрузок:

Прикрепленный файл  точка №5.jpg   135.18К   1 Количество загрузок:



После этого вернитесь в пункт Установки и установите угловые маркеры по краям карты ,как на картинке ниже.

Прикрепленный файл  уст угл маркер.jpg   299.78К   3 Количество загрузок:



Всё, карта привязана, осталось её сохранить. Нажимаем кнопку Сохранить.

Прикрепленный файл  сохр как.jpg   165.87К   3 Количество загрузок:



Проверяем привязку карты. Для этого включаем километровую сетку.

Прикрепленный файл  вкл кор сетки.jpg   198.13К   2 Количество загрузок:

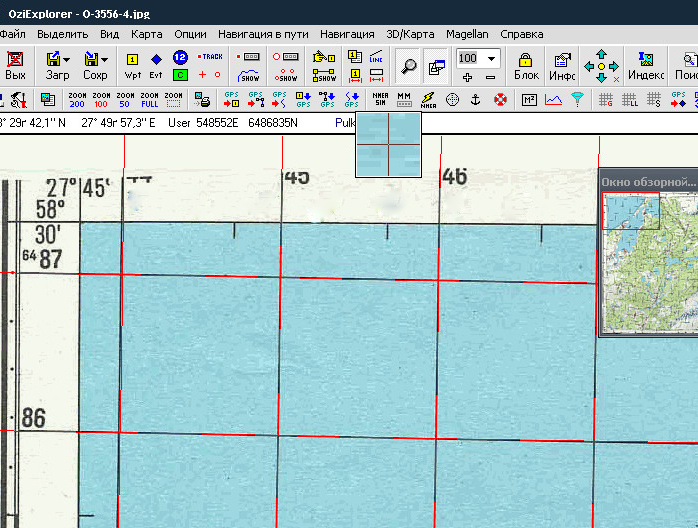

Если линии совпадают , значит карта привязана правильно.

Прикрепленный файл  кор сетка.jpg   240.59К   3 Количество загрузок:



Желаю удачи в привязке карт.

Тема будет пополняться. Будут добавляться  программы и описание работы с ними.

По вопросам и просьбам привязки карт ГШ пишите мне в личку.


  • 1

БТА - Бензотриазол ингибитор коррозии для меди, медных сплавов, серебра и других металлов. 10гр.-20руб

Каталог-ценник монет СССР, РСФСР http://forum.gdenash...nik-monety-sssr/
Привязка топокарт для навигатора. http://forum.gdenash...ia-navigatorov/


#2 admin

admin

    Кнут и пряник

  • Администратор
  • 1903 сообщений
  • Имя:
    Алекс

Отправлено 02 April 2016 - 12:11

Олег, а кто тему твою закрыл?


  • 0

#3 Tigrokozerog

Tigrokozerog

    Местный

  • Пользователи
  • PipPipPipPipPipPipPip
  • 779 сообщений
  • Имя:
    Юрий
  • ГородАккерман

Отправлено 02 April 2016 - 16:26

Эту карту реально привязать?

Прикрепленные файлы

  • Прикрепленный файл  12.jpg   223.74К   2 Количество загрузок:

Сообщение отредактировал Tigrokozerog: 02 April 2016 - 16:48
